第一节 备份设计原则

1 ）集中化的数据存储架构

存储架构能够适应用户目前及未来存储容量的需求，又能够对存储资源进行集中化管理和利用，为各种不同应用在同一系统内共存提供一个集中、安全、可靠的存储环境。高 I/O 、高性能的存储架构系统的所有数据都需要集中的存储系统支持，即可同时连接百台应用服务器，而且必须兼备很高的 I/O 性能才能胜任。

2 ）可保护投资的存储架构

应用系统数据量很大，且数据的增长速度较快。因此在建设存储架构时，应从长远角度考虑，建设一个长期的存储架构平台，除了可以应对存储硬件设备的快速升级外，还必须考虑到对前期存储设备的投资保护，在保证可平滑升级和提高性能的同时，存储架构在较长的时间内能够保持相对稳定。

3 ）高可用性与高数据安全性

数据是系统核心应用的最终保障，不但要保证整套系统能够 7 × 24 运行，而且存储系统必须有高可用性，以保证应用系统对数据的随时存取。

4 ）灵活的扩展性

结合系统的数据量增长情况，以及为满足系统建设的技术要求，存储系统必须具有强大的扩展性来满足这种高速发展的要求，以便将来的平滑升级。

5 ）可行性原则

对设计方案采用的技术和产品要进行严格的可行性论证，把风险降低到最低限度；设计的方案要系统、科学、正确、严谨且现实可行；采用的先进技术应是成熟的经过实践证明是成功的技术；选用的软硬件平台应是业界技术领先厂商的产品。

6 ）简单易用的管理工具

系统的核心是数据存储，所以存储设备的数据分类和管理功能十分重要。为了提高系统管理的效率、管理的安全性，存储系统必须有便于维护的存储管理技术，以便让单一系统管理员有能力管理整个企业的存储资源。

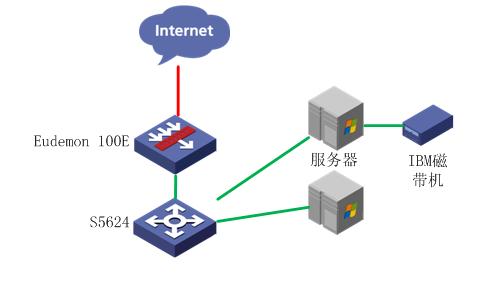

第二节 备份设计拓扑图

第三节 备份软件选择

本次建议使用 IBM TSM 备份软件。 TSM 备份软件是目前性价比最高的备份软件。

IBM 的 TSM软件是市场上主流的企业备份解决方案。它可以通过网络或者 SAN集中备份企业中几乎所有系统平台的数据到磁带机或者磁带库。它可以对大多数数据，如 ORACLE, SQL SERVER, DB2, LOTUS DOMINO进行在线备份，也是唯一可以对 AS/400数据进行网络备份的解决方案。

强大的功能全面的存储管理软件

Tivoli 存储管理软件是在多平台环境下实施存储管理的首要选择。幸福杂志 100强企业中有 80多家采用了 Tivoli存储管理软件，在世界范围内它保护着 100多万套的系统。 Tivoli存储管理软件比以往的软件更具特色、功能强大、适应性强和易于使用。

TSM(Tivoli Storage Manager) 曾获得 Network Magazine 2000年 Product of the Year大奖，它可以处理分布式环境中复杂存储管理所带来的挑战。它可以保护并管理广泛的小到用户终端，大到企业级服务器的所有数据。它可以支持多达 39种以上不同的操作系统，并且都具有方便的图形用户界面 (GUI)。

Tivoli Storage Manager 存储管理软件可以提供：

1. TSM 自动备份、归档和恢复关键数据，支持 39种以上的平台，帮助企业保护信息资产；

2. 为业界各类应用和数据库提供统一的备份和恢复方案。

3. 服务器和服务器间的连接功能，增强了存储资源的共享和存储体系的抗灾难能力。

4. 独具 “磁带配置 ”和 “磁带重用 ”技术，加快了恢复过程。

5. 灵活的存储介质分层结构

6. 强大的存储网络体系，支持业界最为广泛的 LAN、 SAN、 NAS、 WAN解决方案

7. 支持服务器级多级存储和存储路由，提供中心级的统一管理

8. 为主要群件、企业资源规划 (ERP)应用和数据产品定制了备份方案，支持 Oracle、 MS SQL、 DB2等关系型数据库以及 Lotus、 SAP等应用的在线备份

通过 TSM备份管理服务器的使用，用户可以得到企业级的数据存储管理：

1.   广泛的平台支持能力；

2.   磁盘高速缓存的优势；

3.   更高的数据可靠性；

4.   介质管理；

5.   集成关系数据库；

6.   集中管理；

7.   灾难恢复；

8.   顺序备份；

9.   瞬时存档 / 快速恢复；

10. 分布式集中存储；

11. SCSI 磁带故障群集。

通过 TSM备份客户端的使用，用户可以得到灵活的数据存储策略：

1.   完全增量备份和部分增量备份；

2.   选择性备份；

3.   逻辑卷备份；

4.   归档；

5.   自动从 HSM 客户机 (Tivoli Space Manager) 中迁移

TSM 的其它特点

l   无网络快速恢复 — 支持利用磁带或光驱快速的进行客户端数据恢复。通过不利用网络和中央服务器资源减少了恢复的时间。

l   完善的备份方法 — 通过只备份新的文档和被修改的文档节省了时间和磁盘空间。这种完善的备份特性是利用自身的关系型数据库跟踪数据，不论其被存储在什么位置，采用一步到位的方法恢复数据文件，减少了其他存储管理软件产品中需要附加磁带和通常的恢复过程。

l   磁带资源共享 — 允许多台 Tivoli存储管理服务器使用同一磁带库和驱动器。这改进了备份、恢复性能和提高了磁带硬件设备的利用率。

l   动态的多线程传输 — 允许多个客户端同时在同一台 Tivoli存储管理服务器上进行数据的传输。这一新的特性将备份性能比原来的单线程通道下提高了三倍。之所以能得到这么高的速度是由于 Tivoli存储软件数据传输通道在可利用的系统资源上进行了优化。

l   灵活的差分化技术 — 数据在企业内部的传输过程中传输方式是可以变化的。根据数据的大小和网络的特点，数据的传输可以字节、数据块或文档的水平等方式进行。这一新型的专利技术支持不论是局域网（ LAN）、广域网（ WAN）、存储区域网（ SAN），互联网还是拨号上网等各种连通方式。灵活的差分化技术主要是针对移动计算机用户和那些需要压缩通过网络传输数据的用户而设计的。

第四节 磁带机选择

由于服务器是 IBM的塔式服务器，备份软件也是 IBM的 TSM所以建议磁带机也使用 IBM的磁带机。

IBM System Storage ™ TS2230 半高型 LTO3 磁带驱动器易捷型号是入门级 IBM System Storage 磁带产品系列，能够满足日益增长的存储需求和不断收缩的备份窗口需求。通过充分利用先进的 Linear Tape-Open 技术以及其半高的外形， TS2230 磁带驱动器适合处理各种各样的小型系统的备份、保存、恢复和归档数据存储需求。

对于需要在极小的时间窗口内备份或低成本实时归档其数据的企业来说， System Storage TS2230 半高型 LTO3 磁带驱动器易捷型号是一种卓越的磁带存储解决方案。若与 IBM TotalStorage® LTO Ultrium 400 GB 数据磁带盒配合使用， TS2230 的存储容量可高达 800 GB（采用 2:1 压缩），这是采用 Ultrium 2™ 技术所能达到的存储容量的两倍。除了容量更大以外， TS2230 磁带驱动器的性能超过了市场上前一代半高型 LTO 驱动器性能的两倍多，其本机数据传输速率最高可达 60 MBps。 TS2230 磁带驱动器是一款出色的产品，可以替换速度较慢、容量较小的 1/4 英寸、 4 毫米和 8 毫米 DLT/SDLT 磁带驱动器。
